Płyty gipsowo-kartonowe z materiałem PCM: czy ściana magazynująca ciepło ograniczy przegrzewanie poddasza?

Poddasze potrafi nagrzać się latem szybciej niż reszta domu, nawet gdy dach ma poprawnie wykonaną izolację. Powód jest prosty: duża powierzchnia połaci odbiera promieniowanie słoneczne przez wiele godzin, a lekka zabudowa z wełny mineralnej i płyt gipsowo-kartonowych ma niewielką bezwładność cieplną. Temperatura powietrza rośnie więc szybko, szczególnie przy oknach dachowych od południa i zachodu.

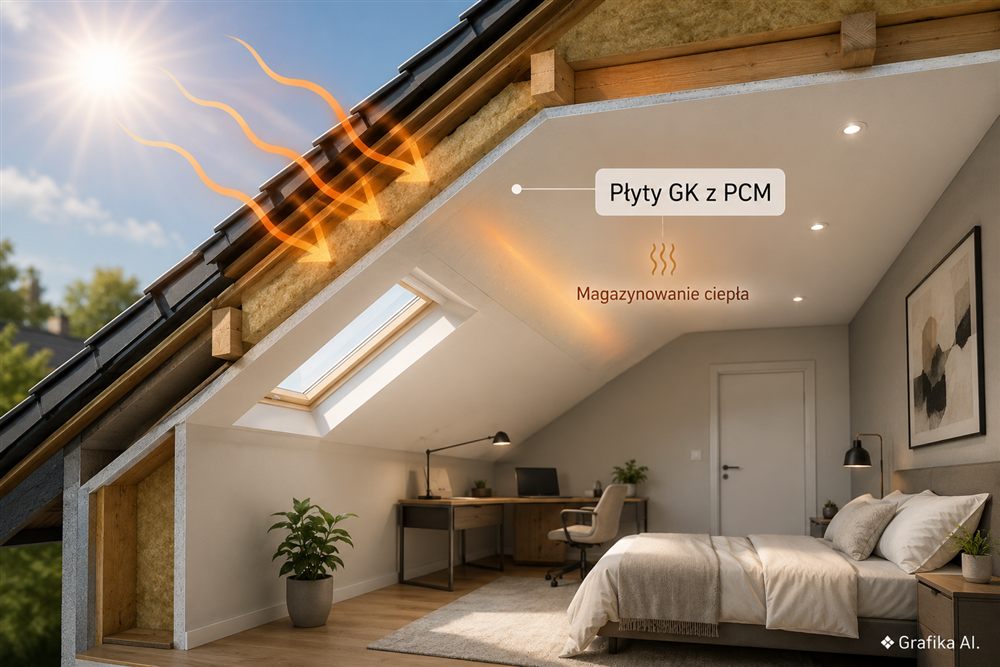

Jednym ze sposobów ograniczenia tego efektu są płyty gipsowo-kartonowe zawierające PCM, czyli materiał zmiennofazowy. Nie działają jak dodatkowa izolacja i nie zastępują klimatyzacji. Ich zadanie jest inne: przejąć część nadmiarowego ciepła wtedy, kiedy temperatura w pomieszczeniu zaczyna przekraczać komfortowy poziom, a później oddać je, gdy wnętrze się ochłodzi.

Na poddaszu taki mechanizm ma sens. Jest jednak jeden warunek, którego w praktyce nie wolno pomijać: materiał PCM musi mieć możliwość schłodzenia się przed kolejnym gorącym dniem. Jeśli nocą pokój pozostaje gorący, pojemność magazynu zostanie wykorzystana i następnego dnia płyta niewiele pomoże.

Co właściwie znajduje się w płycie PCM i ile ciepła może ona przejąć?

W typowej płycie tego rodzaju gips nie jest zastępowany wielkim zbiornikiem wosku. Parafina znajduje się w mikrokapsułkach rozproszonych w rdzeniu gipsowym. Kapsułki mają wielkość rzędu kilku–kilkunastu mikrometrów, dlatego podczas topnienia parafina pozostaje zamknięta wewnątrz struktury materiału.

Dobrym punktem odniesienia jest stosowana w Europie płyta Knauf Comfortboard 23. Ma około 12,5 mm grubości, gęstość około 880 kg/m³, a przemiana fazowa zachodzi w pobliżu 23°C. Jej utajona pojemność cieplna wynosi około 208 kJ/m².

Co oznacza 208 kJ/m² w rzeczywistym pomieszczeniu?

Jeżeli na skosach i suficie zastosujemy 40 m² takiej powierzchni, sam proces przemiany fazowej może zmagazynować około:

40 × 208 kJ = 8320 kJ, czyli około 2,3 kWh ciepła.

Nie jest to odpowiednik klimatyzatora pracującego cały dzień. Typowa jednostka typu split o mocy chłodniczej 2,5 kW usuwałaby taką ilość ciepła w niecałą godzinę. PCM działa natomiast pasywnie i rozciąga przejmowanie energii w czasie. Dzięki temu spowalnia wzrost temperatury oraz przesuwa jej maksimum na późniejszą godzinę.

W pomiarach wykonanych dla Comfortboard 23 chwilowa moc pasywnego chłodzenia dochodziła do około 8 W/m² powierzchni płyty. Przy 40 m² okładziny oznacza to rząd 300 W odbieranego chwilowo ciepła. W innych badaniach eksperymentalnych płyt gipsowych z mikroenkapsulowanym PCM różnica temperatury względem pomieszczenia referencyjnego sięgała około 3°C.

To ważne liczby, ale nie należy ich czytać jako obietnicy, że każde poddasze stanie się dokładnie o 3°C chłodniejsze. Efekt zależy przede wszystkim od:

• powierzchni płyt PCM mającej bezpośredni kontakt z wnętrzem,
• temperatury przemiany fazowej materiału,
• ilości ciepła wpadającego przez dach i przeszklenia,
• możliwości chłodzenia pomieszczenia nocą,
• zacienienia okien,
• orientacji połaci dachowych,
• szczelności oraz parametrów izolacji dachu.

Szczególnie istotna jest temperatura przemiany fazowej. Materiał zaprojektowany na około 23°C zaczyna intensywnie magazynować energię właśnie w okolicy temperatur uznawanych za komfortowe dla wnętrza. PCM topiący się dopiero przy 30°C na poddaszu mieszkalnym w Polsce reagowałby zwyczajnie za późno.

Na poddaszu PCM pomaga, ale nie naprawia błędów dachu

Najczęstszy błąd to traktowanie płyt PCM jako alternatywy dla dobrej izolacji termicznej. To dwa zupełnie różne zadania.

Wełna mineralna, PIR, PUR czy inne materiały izolacyjne mają przede wszystkim ograniczyć przepływ ciepła przez przegrodę. PCM ma natomiast czasowo przejąć energię, która mimo wszystko dotarła do wnętrza.

Jeśli poddasze ma niedostatecznie ocieplony dach, mostki cieplne, nieszczelności albo silnie nasłonecznione okna dachowe bez osłon zewnętrznych, rozpoczynanie modernizacji od drogich okładzin PCM jest odwróceniem kolejności.

W pierwszej kolejności trzeba sprawdzić dach.

W nowych i modernizowanych budynkach w Polsce współczynnik przenikania ciepła U dla dachu nad pomieszczeniem ogrzewanym nie powinien przekraczać 0,15 W/(m²·K). Sam fakt ułożenia np. 25 czy 30 cm wełny nie przesądza jeszcze o wyniku. Liczą się jej współczynnik λ, ciągłość warstw, konstrukcja krokwi oraz mostki.

Drugi problem to okna dachowe. Latem przez niewielkie przeszklenie można dostarczyć do pomieszczenia zaskakująco dużo energii słonecznej. Najpierw należy więc ograniczyć ją przed szybą, stosując rolety albo markizy zewnętrzne. Roleta wewnętrzna ogranicza olśnienie, lecz jest zdecydowanie gorszą ochroną przed zyskiem słonecznym, ponieważ promieniowanie zdążyło już przejść przez szybę i zamienić się w ciepło wewnątrz pomieszczenia.

Dopiero po opanowaniu głównych zysków ciepła PCM zaczyna być ciekawym narzędziem.

Najbardziej uzasadnione zastosowania to:

• poddasza o lekkiej konstrukcji drewnianej, gdzie praktycznie nie ma ciężkich ścian akumulacyjnych,
• sypialnie i gabinety użytkowane w godzinach największego nagrzewania,
• pomieszczenia, które można skutecznie przewietrzyć nocą,
• domy bez klimatyzacji, w których chodzi przede wszystkim o ograniczenie krótkotrwałych pików temperatury,
• budynki, w których zwiększenie masy konstrukcji betonem czy ciężkimi bloczkami jest nierealne.

PCM szczególnie dobrze pasuje właśnie do lekkiego poddasza. Standardowa płyta GK ma małą zdolność magazynowania energii w stosunku do ciężkiego muru czy stropu żelbetowego. Płyta z materiałem zmiennofazowym pozwala uzyskać część efektu masy termicznej bez dokładania kilkunastu centymetrów betonu lub cegły.

Jest jednak irytujące ograniczenie: efekt nie kumuluje się bez końca. Po stopieniu materiału jego zapas energii utajonej jest wykorzystany. Od tego momentu płyta zachowuje się znacznie bardziej jak zwykła przegroda, dopóki PCM ponownie nie zestali się podczas chłodzenia.

Najważniejszy element systemu to nocne „ładowanie chłodem”

Największe rozczarowanie płytami PCM pojawia się wtedy, gdy projektant skupia się na samych płytach, a nie na ich regeneracji.

Schemat działania podczas upalnego dnia wygląda następująco:

1. rano PCM jest zestalone i gotowe do przejmowania energii;
2. temperatura pomieszczenia wzrasta;
3. w pobliżu około 23°C materiał zaczyna się topić;
4. część dopływającej energii jest zużywana na zmianę fazy zamiast natychmiastowego podniesienia temperatury wnętrza;
5. po stopieniu dostępna pojemność cieplna gwałtownie maleje;
6. nocą pomieszczenie musi zostać schłodzone, aby parafina ponownie się zestaliła.

To właśnie punkt szósty decyduje o działaniu następnego dnia.

Jeżeli w czasie fali upałów nocna temperatura zewnętrzna przez kilka godzin utrzymuje się na poziomie 22–24°C, PCM pracujący w okolicy 23°C może nie zregenerować się całkowicie. Po dwóch lub trzech gorących dobach efekt może być znacznie słabszy niż pierwszego dnia.

Dlatego w praktycznym projekcie połączenie PCM z intensywną wentylacją nocną jest znacznie rozsądniejsze niż montaż samych płyt.

Można wykorzystać:

• przewietrzanie przeciwległymi oknami,
• mechaniczny bypass letni w centrali wentylacyjnej,
• zwiększony nocny przepływ wentylacji,
• klimatyzację uruchamianą nocą przy korzystniejszych warunkach pracy.

Ostatnia opcja brzmi paradoksalnie, ale technicznie ma sens: zamiast walczyć z najwyższą temperaturą po południu, można częściowo zregenerować magazyn PCM wcześniej, a następnego dnia ograniczyć moc potrzebną w szczycie.

Trzeba także uważać, gdzie płyta zostanie umieszczona. PCM powinien być możliwie dobrze sprzężony cieplnie z pomieszczeniem. Schowanie warstwy za grubą izolacyjną okładziną osłabia szybkość przepływu ciepła. W badaniach rzeczywistych właśnie położenie materiału w przegrodzie potrafiło wyraźnie zmienić uzyskiwaną moc chłodzenia.

Dochodzi jeszcze koszt. Zwykła płyta gipsowo-kartonowa 12,5 mm w polskich marketach kosztuje obecnie około 10 zł/m², nie licząc profili, wkrętów, masy szpachlowej i robocizny. Specjalistyczne płyty PCM nie są natomiast standardowym produktem stojącym na regale obok zwykłych płyt Knauf, Rigips czy Norgips. Zakup dla polskiej inwestycji wymaga zwykle sprawdzenia dostępności u dostawcy technologii lub importera oraz otrzymania indywidualnej oferty.

To ważny sygnał inwestycyjny. Nie ma sensu płacić wysokiej premii za PCM, jeśli za podobne pieniądze można najpierw zamontować zewnętrzne osłony okien dachowych albo usunąć błędy izolacji, które ograniczą dopływ ciepła przez cały dzień, a nie tylko czasowo je zmagazynują.

Jeżeli projekt dotyczy np. 50 m² skosów, warto przed zakupem policzyć trzy rzeczy: pojemność magazynu w kWh, powierzchnię aktywnych płyt oraz przewidywany nocny spadek temperatury. Bez tego dobór „na oko” niewiele mówi o rzeczywistym efekcie.

Więcej informacji na: https://ilemetrow.pl

FAQ: płyty gipsowo-kartonowe z PCM na poddaszu

Czy płyta PCM zastąpi klimatyzację?
Nie. PCM ogranicza i przesuwa w czasie wzrost temperatury, ale ma skończoną pojemność magazynowania energii. Klimatyzator może odprowadzać ciepło tak długo, jak pracuje; PCM po całkowitym stopieniu traci większość przewagi wynikającej z ciepła przemiany fazowej.

O ile stopni może być chłodniej?
W badaniach różnych płyt PCM notowano różnice temperatur rzędu kilku stopni, a w eksperymentalnym pomieszczeniu z płytami gipsowymi zawierającymi mikroenkapsulowany PCM uzyskano około 3°C różnicy względem pomieszczenia referencyjnego. Nie należy przenosić tej wartości automatycznie na każde poddasze. Wynik zależy m.in. od nasłonecznienia, powierzchni płyt i regeneracji nocnej.

Czy PCM zwiększa izolacyjność dachu?
Nie w takim znaczeniu jak wełna mineralna, PIR czy inne materiały termoizolacyjne. Główną funkcją PCM jest magazynowanie ciepła, a nie osiąganie bardzo niskiego współczynnika przewodzenia. Jeżeli dach ma za wysoki współczynnik U, najpierw poprawia się izolację.

Czy płyty powinny znaleźć się na ścianach czy na skosach?
Najważniejsza jest możliwie duża powierzchnia pozostająca w dobrym kontakcie cieplnym z powietrzem pomieszczenia. Na poddaszu naturalnym miejscem są więc skosy oraz sufit, czyli powierzchnie, które i tak wykonuje się w suchej zabudowie.

Czy materiał znajdujący się w płycie może wypłynąć?
W rozwiązaniach wykorzystujących mikroenkapsulowany PCM parafina znajduje się w mikroskopijnych kapsułkach rozmieszczonych w masie gipsowej. Nie działa więc jak swobodny zbiornik płynnego wosku. Wybierać trzeba jednak kompletny produkt budowlany ze zdefiniowaną klasyfikacją użytkową i pożarową, a nie samodzielnie przygotowaną mieszaninę gipsu z parafiną.

Czy PCM ma sens przy rekuperacji?
Tak, pod warunkiem że instalacja umożliwia latem wykorzystanie chłodniejszego powietrza nocnego, np. przez bypass wymiennika. Jeśli centrala ogranicza nocne chłodzenie pomieszczeń, zdolność PCM do regeneracji może być niewystarczająca.

Czy warto montować PCM podczas remontu całego poddasza?
Taką decyzję podejmowałbym dopiero po sprawdzeniu izolacji dachu, szczelności oraz ochrony okien przed promieniowaniem słonecznym. Przy lekkim, poprawnie ocieplonym poddaszu bez dużej masy termicznej PCM jest logicznym kolejnym krokiem. Przy źle ocieplonym dachu będzie drogim sposobem maskowania podstawowego problemu.

Co sprawdzić przed zamówieniem płyt?
Najpierw temperaturę przemiany fazowej i pojemność cieplną podaną w kJ/m², a nie samo hasło „PCM”. Następnie trzeba policzyć powierzchnię aktywnej okładziny i upewnić się, że nocą pomieszczenie regularnie schodzi poniżej zakresu przemiany fazowej. Jeżeli ten ostatni warunek nie jest spełniony, zakup płyt powinien poczekać.

Pierwszą decyzją na przegrzewającym się poddaszu nie powinno być więc zamówienie PCM. Najpierw sprawdź zewnętrzne osłony okien dachowych, ciągłość izolacji i możliwość nocnego chłodzenia. Dopiero gdy te trzy elementy są uporządkowane, policz wymaganą pojemność cieplną okładzin. W przeciwnym razie można wydać dużo pieniędzy na magazyn ciepła, którego każdego ranka nie da się ponownie opróżnić.
