Dlaczego sposób posadowienia zbiornika betonowego ma znaczenie przy wysokim poziomie wód gruntowych?

Wysoki poziom wód gruntowych zmienia sposób, w jaki trzeba myśleć o montażu betonowego zbiornika. Problemem nie jest wyłącznie mokry wykop ani utrudniona praca koparki. Znacznie ważniejszy jest wypór hydrostatyczny, który działa na zbiornik od spodu i może doprowadzić do jego przemieszczenia, przechylenia, uszkodzenia przyłączy albo rozszczelnienia instalacji.

Beton daje sporą przewagę nad lekkimi zbiornikami z tworzywa, ponieważ sam zbiornik waży kilka ton. To jednak nie oznacza, że można go po prostu postawić w wykopie i zasypać. Przy wysokiej wodzie gruntowej trzeba uwzględnić rodzaj gruntu, maksymalny poziom zwierciadła wody, masę kompletnego zbiornika, sposób przygotowania dna oraz możliwość wymywania gruntu spod konstrukcji. Najgorszy moment pojawia się zwykle wtedy, gdy zbiornik jest pusty albo niemal pusty, a grunt wokół niego jest całkowicie nawodniony.

Woda gruntowa działa na pusty zbiornik jak ogromny podnośnik

Mechanizm jest prosty. Zanurzony obiekt jest wypierany siłą odpowiadającą ciężarowi wypartej wody. Jeden metr sześcienny wody to około 1000 kg masy, a ciśnienie hydrostatyczne rośnie o około 9,81 kPa na każdy metr głębokości.

Dla przykładu załóżmy, że zewnętrzna bryła zbiornika wraz z częścią znajdującą się poniżej maksymalnego poziomu wód wypiera 12 m³ wody. Teoretyczna siła wyporu odpowiada wówczas ciężarowi około 12 ton wody, czyli mniej więcej 118 kN. Jeżeli kompletny pusty zbiornik waży przykładowo 7 ton, sama jego masa nie równoważy jeszcze takiego oddziaływania.

W praktyce sytuacja jest bardziej złożona, ponieważ znaczenie mają także ciężar gruntu nad elementami konstrukcji, tarcie gruntu, geometria zbiornika oraz sposób jego zakotwienia. Nie zmienia to podstawowej zasady: nie wolno oceniać bezpieczeństwa posadowienia wyłącznie na podstawie stwierdzenia, że „beton jest ciężki”.

Najbardziej niebezpieczne są trzy sytuacje:

• opróżnienie zbiornika po długotrwałych opadach lub podczas wysokiego stanu wód gruntowych,
• montaż w wykopie, do którego stale napływa woda,
• posadowienie na gruncie podatnym na rozmywanie albo nierównomierne osiadanie.

Właśnie po opróżnieniu zbiornika różnica między jego ciężarem a działającym wyporem staje się największa. Dlatego zbiornik, który przez kilka miesięcy zachowywał się prawidłowo, może przemieścić się dopiero po pierwszym wywozie nieczystości wykonanym w okresie wysokiej wody.

Nie zawsze wygląda to spektakularnie. Zbiornik nie musi „wyskoczyć” metr nad ziemię. Czasem uniesienie wynosi kilka centymetrów. Tyle wystarczy, żeby zmienić spadek rury kanalizacyjnej, rozszczelnić połączenie albo naprężyć przewód. Efektem mogą być później zatory, przedostawanie się wody gruntowej do instalacji lub ścieków do gruntu.

Przy wysokiej wodzie gruntowej liczy się podłoże, odwodnienie i zabezpieczenie przed wyporem

Pierwszy błąd popełnia się często jeszcze przed przyjazdem zbiornika: wykonuje się wykop bez sprawdzenia warunków gruntowo-wodnych. Na suchej działce w lipcu wszystko może wyglądać dobrze. Po jesiennych opadach zwierciadło wody potrafi znaleźć się znacznie wyżej.

Jeżeli działka leży na glinach, iłach, terenach podmokłych albo w obniżeniu, nie należy opierać decyzji na jednorazowej obserwacji suchego wykopu fundamentowego. Poziom wód gruntowych trzeba rozpatrywać w wariancie niekorzystnym, czyli takim, jaki może wystąpić sezonowo.

Najpewniejsze informacje daje badanie geotechniczne. Przy niewielkiej inwestycji nie zawsze wykonuje się rozbudowaną dokumentację, ale przynajmniej odwiert lub lokalne rozpoznanie warstw gruntu pozwala odpowiedzieć na dwa zasadnicze pytania: na jakiej głębokości występuje woda i czy grunt pod zbiornikiem zachowa nośność po nawodnieniu.

Samo dno wykopu musi być stabilne i równe. Zbiornika nie powinno się ustawiać na rozluźnionym gruncie powstałym po przegłębieniu wykopu, a następnie przypadkowo dosypanym ziemią. Tak wykonana warstwa może później osiąść.

Przy trudnych warunkach rozwiązaniem bywa podbudowa z odpowiednio zagęszczonego materiału albo żelbetowa płyta fundamentowa, ale nie istnieje jedna uniwersalna grubość płyty właściwa dla każdego zbiornika. Jej wymiarowanie zależy od:

• wymiarów i masy konkretnego zbiornika,
• wysokości maksymalnego zwierciadła wód gruntowych,
• objętości części podlegającej wyporowi,
• nośności gruntu,
• wymaganej masy przeciwdziałającej wyporowi,
• sposobu połączenia płyty ze zbiornikiem.

Jeżeli potrzebne jest kotwienie, powinno być przewidziane konstrukcyjnie. Dokładanie przypadkowych pasów, obejm czy stalowych elementów już po ustawieniu zbiornika jest kiepskim rozwiązaniem. Punktowe dociśnięcie może przenosić obciążenia na miejsca, których producent nie przewidział do takiej pracy.

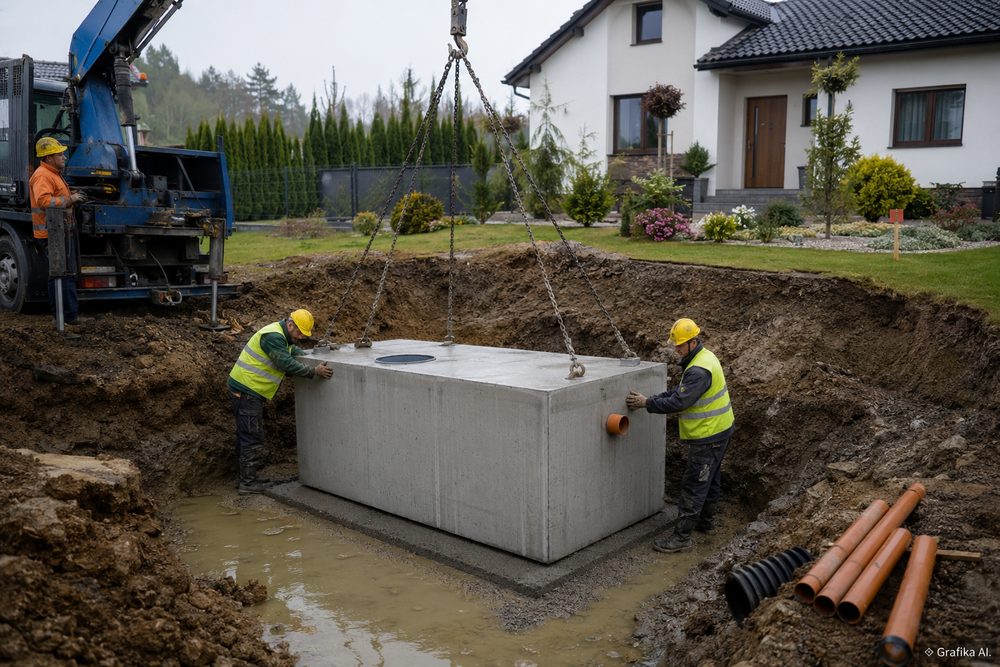

Problemem jest również woda w samym wykopie podczas montażu. Ustawianie ciężkiego prefabrykatu na rozmokniętej, miękkiej warstwie kończy się nieraz przechyłem jeszcze przed wykonaniem zasypki. W razie intensywnego napływu stosuje się czasowe odwodnienie wykopu, na przykład pompowanie z przygotowanego zagłębienia lub system igłofiltrów przy większym dopływie.

Tu pojawia się niedogodność, o której łatwo zapomnieć: odpompowanie wody nie rozwiązuje problemu na stałe. Po wyłączeniu pomp zwierciadło wróci do naturalnego poziomu. Odwodnienie służy do wykonania prawidłowego posadowienia, a nie do zastępowania zabezpieczenia przed wyporem.

Masa betonowego zbiornika pomaga, ale nie zastępuje obliczenia warunków posadowienia

Betonowy zbiornik jest z natury znacznie cięższy niż konstrukcja z polietylenu. W gruncie nawodnionym jest to zaleta, ponieważ duża masa własna działa przeciwko sile wyporu. Nie należy jednak przeliczać bezpieczeństwa „na oko”.

Trzeba znać rzeczywistą masę konkretnego modelu, a nie masę podobnego zbiornika znalezioną w internecie. Różnice wynikają między innymi z grubości ścian, konstrukcji dna i stropu, liczby komór oraz sposobu wykonania prefabrykatu.

Przy doborze i montażu warto żądać od dostawcy przynajmniej:

• wymiarów zewnętrznych zbiornika,
• masy zbiornika i pokrywy,
• dopuszczalnej głębokości posadowienia,
• wymagań dotyczących przygotowania podłoża,
• zasad montażu przy występowaniu wód gruntowych,
• informacji o dopuszczalnych obciążeniach stropu, jeżeli nad zbiornikiem ma odbywać się ruch pojazdów.

Nie należy także mieszać dwóch różnych problemów: odporności zbiornika na nacisk gruntu i odporności całego układu na wypór. Zbiornik może mieć wystarczająco mocne ściany, aby wytrzymać parcie gruntu, a mimo to cały prefabrykat może zostać uniesiony, jeżeli bilans sił będzie niekorzystny.

Podobnie wygląda kwestia stropu. Standardowa pokrywa przeznaczona do montażu w terenie zielonym nie powinna automatycznie trafiać pod podjazd. Jeżeli nad zbiornikiem będą poruszać się samochody osobowe, samochód asenizacyjny albo inne ciężkie pojazdy, potrzebne jest rozwiązanie przewidziane dla takich obciążeń. Obciążenie od koła działające przez grunt to zupełnie inne zagadnienie niż wypór wody.

Trzeba też zachować szczelność. Polskie warunki techniczne wymagają, aby zbiornik bezodpływowy na nieczystości ciekłe miał nieprzepuszczalne dno i ściany, szczelne przekrycie z zamykanym otworem oraz odpowietrzenie wyprowadzone co najmniej 0,5 m ponad poziom terenu. W przypadku prefabrykowanych osadników gnilnych stosowanych w małych oczyszczalniach znaczenie mają również wymagania dotyczące m.in. wodoszczelności i wytrzymałości konstrukcji określone w PN-EN 12566-1.

Na budowie najwięcej problemów powoduje jednak nie sam prefabrykat, lecz pośpiech. Zbiornik przyjeżdża dźwigiem HDS, wykop jest już otwarty, więc inwestor chce zakończyć montaż tego samego dnia. Jeśli na dnie stoi woda, grunt jest rozluźniony, a nikt wcześniej nie sprawdził instrukcji producenta dotyczącej wysokiego poziomu wód gruntowych, rozsądniej jest przerwać montaż niż „ratować sytuację” kilkoma taczkami suchego betonu.

Szczególnie ostrożnie trzeba traktować pomysł okresowego pozostawiania wody w zbiorniku jako przeciwwagi. Może to być element procedury montażowej zalecanej przez konkretnego producenta, ale nie powinno zastępować prawidłowo zaprojektowanego posadowienia. Zbiornik eksploatacyjnie musi przecież być opróżniany. Konstrukcja, która jest bezpieczna wyłącznie wtedy, gdy znajduje się w niej kilka ton cieczy, ma zasadniczą wadę.

FAQ – najczęstsze pytania o zbiornik betonowy przy wysokiej wodzie gruntowej

Czy betonowy zbiornik może zostać wypchnięty przez wodę gruntową?
Tak. Duża masa betonu zmniejsza ryzyko, ale go nie usuwa. Jeżeli siła wyporu działająca na zanurzoną część zbiornika wraz z pozostałymi oddziaływaniami okaże się większa niż siły stabilizujące, zbiornik może się unieść lub przechylić. Najbardziej niekorzystnym przypadkiem jest zwykle pusty zbiornik przy wysokim poziomie wód gruntowych.

Czy wystarczy wysypać pod zbiornik piasek?
Nie w każdych warunkach. Podsypka może służyć do wyrównania i przygotowania podłoża, jeżeli przewiduje ją technologia montażu, ale przy gruntach silnie nawodnionych trzeba dodatkowo ocenić jej stateczność i ryzyko wymywania. W trudnych warunkach potrzebna może być stabilniejsza podbudowa lub płyta żelbetowa.

Jak sprawdzić poziom wód gruntowych przed montażem?
Najlepszą podstawą jest rozpoznanie geotechniczne działki. Jednorazowe sprawdzenie suchego wykopu latem nie daje pewności, ponieważ poziom wody zmienia się sezonowo. Szczególnie ostrożnie trzeba podchodzić do gruntów gliniastych, terenów położonych nisko i działek, na których po opadach długo utrzymuje się woda.

Czy zbiornik trzeba zawsze kotwić do płyty betonowej?
Nie. Przy stabilnym, suchym gruncie i odpowiedniej masie prefabrykatu kotwienie może być zbędne. Gdy wody gruntowe mogą sięgać wysoko, decyzję trzeba oprzeć na bilansie wyporu i wymaganiach producenta konkretnego modelu. Kotwienie „na wszelki wypadek” również powinno być wykonane zgodnie z rozwiązaniem konstrukcyjnym, a nie improwizowane na budowie.

Czy podczas montażu można odpompować wodę z wykopu?
Tak, a przy dużym napływie często jest to konieczne. Trzeba jednak pamiętać, że jest to zabezpieczenie tymczasowe. Po zakończeniu pompowania woda gruntowa wróci, dlatego docelowe posadowienie musi być bezpieczne również bez pracy pomp.

Kiedy najłatwiej dochodzi do przemieszczenia zbiornika?
Szczególnie niekorzystny jest okres po opróżnieniu zbiornika podczas wysokiego stanu wód gruntowych. Wtedy jego masa jest najmniejsza, a wypór może pozostać bardzo duży. Dlatego ocenę stateczności wykonuje się dla niekorzystnego wariantu pracy, a nie dla zbiornika wypełnionego ściekami.

Czy można ustawić zbiornik pod podjazdem?
Tylko wtedy, gdy konstrukcja zbiornika, pokrywy i sposób zasypania zostały przewidziane do przenoszenia obciążenia od pojazdów. Sam fakt, że zbiornik wykonano z betonu, nie oznacza jeszcze dopuszczenia ruchu samochodowego nad jego stropem.

Pierwszą decyzją przed zamówieniem zbiornika powinno być więc nie wybranie pojemności ani terminu dostawy, lecz ustalenie maksymalnego poziomu wód gruntowych w miejscu planowanego wykopu. Następnie trzeba przekazać tę informację producentowi lub projektantowi i sprawdzić wymagany wariant posadowienia dla konkretnego modelu. Jeśli wykonawca chce postawić zbiornik w nawodnionym wykopie bez sprawdzenia wyporu i bez przygotowania stabilnego dna, właśnie ten błąd należy usunąć w pierwszej kolejności.
